8.9. struct trong Assembly

Một struct là một cách khác để tạo ra một tập hợp các kiểu dữ liệu trong C. Khác với array (mảng), struct cho phép nhóm các kiểu dữ liệu khác nhau lại với nhau. Ngôn ngữ C lưu trữ một struct giống như một single-dimension array (mảng một chiều), trong đó các phần tử dữ liệu (field) được lưu trữ liên tiếp nhau trong bộ nhớ.

Hãy cùng xem lại struct studentT từ Chương 1:

struct studentT {
    char name[64];
    int  age;
    int  grad_yr;
    float gpa;
};

struct studentT student;

Hình 1 minh họa cách student được bố trí trong bộ nhớ.
Để đơn giản, giả sử student bắt đầu tại địa chỉ x~0~. Mỗi x~i~ biểu thị địa chỉ của một field.

structArray

Hình 1. Sơ đồ bố trí bộ nhớ của struct student

Các field được lưu trữ liên tiếp nhau trong bộ nhớ theo đúng thứ tự mà chúng được khai báo. Trong Hình 1, field age được cấp phát ngay sau field name (tại byte offset x~64~), tiếp theo là grad_yr (byte offset x~68~) và gpa (byte offset x~72~). Cách tổ chức này cho phép truy cập các field một cách hiệu quả về mặt bộ nhớ.

Để hiểu cách compiler (trình biên dịch) sinh code Assembly để làm việc với một struct, hãy xem xét hàm initStudent:

void initStudent(struct studentT *s, char *nm, int ag, int gr, float g) {
    strncpy(s->name, nm, 64);
    s->grad_yr = gr;
    s->age = ag;
    s->gpa = g;
}

Hàm initStudent sử dụng địa chỉ cơ sở của một struct studentT làm tham số đầu tiên, và các giá trị mong muốn cho từng field làm các tham số còn lại. Danh sách dưới đây mô tả hàm này ở dạng Assembly.
Nói chung, tham số thứ i của hàm initStudent nằm tại địa chỉ stack (ebp+8) + 4 × i.

<initStudent>:
 <+0>:   push  %ebp                     # lưu ebp
 <+1>:   mov   %esp,%ebp                # cập nhật ebp (tạo stack frame mới)
 <+3>:   sub   $0x18,%esp               # cấp thêm 24 byte cho stack frame
 <+6>:   mov   0x8(%ebp),%eax           # copy tham số 1 (s) vào eax
 <+9>:   mov   0xc(%ebp),%edx           # copy tham số 2 (nm) vào edx
 <+12>:  mov   $0x40,0x8(%esp)          # copy 0x40 (64) vào esp+8
 <+16>:  mov   %edx,0x4(%esp)           # copy nm vào esp+4
 <+20>:  mov   %eax,(%esp)              # copy s lên đỉnh stack (esp)
 <+23>:  call  0x8048320 <strncpy@plt>  # gọi strncpy(s->name, nm, 64)
 <+28>:  mov   0x8(%ebp),%eax           # copy s vào eax
 <+32>:  mov   0x14(%ebp),%edx          # copy tham số 4 (gr) vào edx
 <+35>:  mov   %edx,0x44(%eax)          # copy gr vào offset eax+68 (s->grad_yr)
 <+38>:  mov   0x8(%ebp),%eax           # copy s vào eax
 <+41>:  mov   0x10(%ebp),%edx          # copy tham số 3 (ag) vào edx
 <+44>:  mov   %edx,0x40(%eax)          # copy ag vào offset eax+64 (s->age)
 <+47>:  mov   0x8(%ebp),%edx           # copy s vào edx
 <+50>:  mov   0x18(%ebp),%eax          # copy g vào eax
 <+53>:  mov   %eax,0x48(%edx)          # copy g vào offset edx+72 (s->gpa)
 <+56>:  leave                          # chuẩn bị thoát hàm
 <+57>:  ret                            # trả về

Việc chú ý đến byte offset (độ lệch tính theo byte) của từng field là chìa khóa để hiểu đoạn code này. Dưới đây là một số điểm cần lưu ý:

Lời gọi strncpy nhận ba đối số: địa chỉ cơ sở của field name trong s, địa chỉ của mảng nm, và một giá trị chỉ định độ dài. Hãy nhớ rằng vì name là field đầu tiên trong struct studentT, nên địa chỉ của s cũng chính là địa chỉ của s→name.

 <+6>:   mov   0x8(%ebp),%eax           # copy tham số 1 (s) vào eax
 <+9>:   mov   0xc(%ebp),%edx           # copy tham số 2 (nm) vào edx
 <+12>:  mov   $0x40,0x8(%esp)          # copy 0x40 (64) vào esp+8
 <+16>:  mov   %edx,0x4(%esp)           # copy nm vào esp+4
 <+20>:  mov   %eax,(%esp)              # copy s lên đỉnh stack (esp)
 <+23>:  call  0x8048320 <strncpy@plt>  # gọi strncpy(s->name, nm, 64)

Phần tiếp theo của code (các lệnh <initStudent+28> đến <initStudent+35>) đặt giá trị của tham số gr tại vị trí cách đầu s 68 byte. Xem lại sơ đồ bố trí bộ nhớ trong Hình 1 cho thấy địa chỉ này tương ứng với s→grad_yr.

 <+28>:  mov   0x8(%ebp),%eax           # copy s vào eax
 <+32>:  mov   0x14(%ebp),%edx          # copy tham số 4 (gr) vào edx
 <+35>:  mov   %edx,0x44(%eax)          # copy gr vào offset eax+68 (s->grad_yr)

Phần tiếp theo của code (các lệnh <initStudent+38> đến <initStudent+53>) sao chép tham số ag vào field s→age. Sau đó, giá trị của tham số g được sao chép vào field s→gpa (byte offset 72):

 <+38>:  mov   0x8(%ebp),%eax           # copy s vào eax
 <+41>:  mov   0x10(%ebp),%edx          # copy tham số 3 (ag) vào edx
 <+44>:  mov   %edx,0x40(%eax)          # copy ag vào offset eax+64 (s->age)
 <+47>:  mov   0x8(%ebp),%edx           # copy s vào edx
 <+50>:  mov   0x18(%ebp),%eax          # copy g vào eax
 <+53>:  mov   %eax,0x48(%edx)          # copy g vào offset edx+72 (s->gpa)

8.9.1. Data Alignment và struct

Xem xét khai báo struct studentT đã được chỉnh sửa như sau:

struct studentTM {
    char name[63]; // cập nhật thành 63 thay vì 64
    int  age;
    int  grad_yr;
    float gpa;
};

struct studentTM student2;

Kích thước của field name được thay đổi thành 63 byte, thay vì 64 như ban đầu. Hãy xem điều này ảnh hưởng thế nào đến cách struct được bố trí trong bộ nhớ. Có thể bạn sẽ hình dung nó như trong Hình 2:

struct2wrong

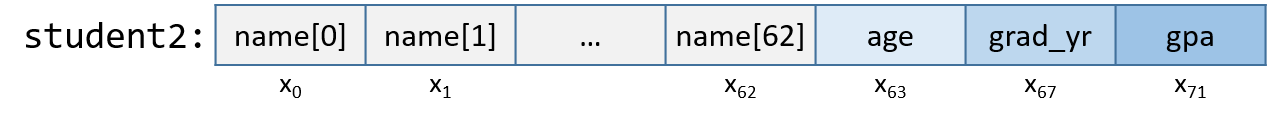

Hình 2. Sơ đồ bố trí bộ nhớ sai cho struct studentTM đã chỉnh sửa. Lưu ý rằng field name của struct đã giảm từ 64 xuống 63 byte.

Trong hình minh họa này, field age chiếm ngay byte liền sau field name. Nhưng điều này là sai. Hình 3 mô tả bố trí thực tế trong bộ nhớ:

struct2right

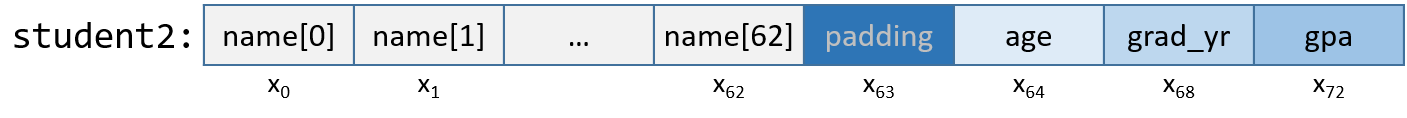

Hình 3. Sơ đồ bố trí bộ nhớ đúng cho struct studentTM đã chỉnh sửa. Byte x~63~ được compiler thêm vào để đáp ứng yêu cầu memory alignment (căn chỉnh bộ nhớ), nhưng nó không thuộc về bất kỳ field nào.

Chính sách căn chỉnh của IA32 yêu cầu:

Kiểu dữ liệu 2 byte (ví dụ: short) phải nằm tại địa chỉ chia hết cho 2.
Kiểu dữ liệu 4 byte (int, float, long, và các kiểu con trỏ) phải nằm tại địa chỉ chia hết cho 4.
Kiểu dữ liệu 8 byte (double, long long) phải nằm tại địa chỉ chia hết cho 8.

Đối với một struct, compiler sẽ thêm các byte trống (padding) giữa các field để đảm bảo mỗi field đáp ứng yêu cầu căn chỉnh của nó. Ví dụ, trong struct ở đoạn code trên, compiler thêm một byte trống tại byte x~63~ để đảm bảo field age bắt đầu tại một địa chỉ chia hết cho 4. Khi dữ liệu được căn chỉnh đúng trong bộ nhớ, CPU có thể đọc hoặc ghi nó chỉ trong một thao tác, giúp tăng hiệu suất.

Xem xét trường hợp khi một struct được định nghĩa như sau:

struct studentTM {
    int  age;
    int  grad_yr;
    float gpa;
    char name[63];
};

struct studentTM student3;

Việc chuyển mảng name xuống cuối sẽ dời byte padding về cuối struct, đảm bảo rằng age, grad_yr và gpa đều được căn chỉnh theo 4 byte.
