9.9. structs trong Assembly

Một struct là một cách khác để tạo ra một tập hợp các kiểu dữ liệu trong C.
Không giống như mảng, struct cho phép nhóm nhiều kiểu dữ liệu khác nhau lại với nhau.
C lưu trữ một struct giống như một mảng một chiều, trong đó các phần tử dữ liệu (các field) được lưu trữ liên tiếp nhau trong bộ nhớ.

Hãy cùng xem lại struct studentT từ Chương 1:

struct studentT {
    char name[64];
    int  age;
    int  grad_yr;
    float gpa;
};

struct studentT student;

Hình 1 cho thấy cách student được bố trí trong bộ nhớ. Mỗi a~i~ biểu thị một offset trong bộ nhớ.

structArray

Hình 1. Sơ đồ bố trí bộ nhớ của một struct studentT.

Mỗi field được lưu liên tiếp nhau trong bộ nhớ theo đúng thứ tự khai báo.
Trong Hình 1, field age được cấp phát ngay sau field name (tại byte offset a~64~), tiếp theo là grad_yr (byte offset a~68~) và gpa (byte offset a~72~).
Cách tổ chức này cho phép truy cập các field một cách hiệu quả về mặt bộ nhớ.

Để hiểu cách compiler sinh code assembly làm việc với một struct, hãy xem xét hàm initStudent:

void initStudent(struct studentT *s, char *nm, int ag, int gr, float g) {
    strncpy(s->name, nm, 64);
    s->grad_yr = gr;
    s->age = ag;
    s->gpa = g;
}

Hàm initStudent nhận địa chỉ cơ sở của một struct studentT làm tham số đầu tiên,
và các giá trị mong muốn cho từng field làm các tham số còn lại.
Danh sách dưới đây là code assembly tương ứng của hàm:

Dump of assembler code for function initStudent:
0x7f4 <+0>:  stp  x29, x30, [sp, #-48]!  // sp -= 48; lưu x29, x30 tại sp, sp+4
0x7f8 <+4>:  mov  x29, sp                // x29 = sp (frame pointer = stack pointer)
0x7fc <+8>:  str  x0, [x29, #40]         // lưu s tại x29 + 40
0x800 <+12>: str  x1, [x29, #32]         // lưu nm tại x29 + 32
0x804 <+16>: str  w2, [x29, #28]         // lưu ag tại x29 + 28
0x808 <+20>: str  w3, [x29, #24]         // lưu gr tại x29 + 24
0x80c <+24>: str  s0, [x29, #20]         // lưu g tại x29 + 20
0x810 <+28>: ldr  x0, [x29, #40]         // x0 = s
0x814 <+32>: mov  x2, #0x40              // x2 = 0x40 (64)
0x814 <+36>: ldr  x1, [x29, #32]         // x1 = nm
0x818 <+40>: bl   0x6e0 <strncpy@plt>    // gọi strncpy(s, nm, 64) (s->name)
0x81c <+44>: ldr  x0, [x29, #40]         // x0 = s
0x820 <+48>: ldr  w1, [x29, #24]         // w1 = gr
0x824 <+52>: str  w1, [x0, #68]          // lưu gr tại (s + 68) (s->grad_yr)
0x828 <+56>: ldr  x0, [x29, #40]         // x0 = s
0x82c <+60>: ldr  w1, [x29, #28]         // w1 = ag
0x830 <+64>: str  w1, [x0, #64]          // lưu ag tại (s + 64) (s->age)
0x834 <+68>: ldr  x0, [x29, #40]         // x0 = s
0x838 <+72>: ldr  s0, [x29, #20]         // s0 = g
0x83c <+80>: str  s0, [x0, #72]          // lưu g tại (s + 72) (s->gpa)
0x844 <+84>: ldp  x29, x30, [sp], #48    // khôi phục x29, x30; sp += 48
0x848 <+88>: ret                         // return (void)

Việc chú ý đến byte offset của từng field là chìa khóa để hiểu đoạn code này.
Dưới đây là một vài điểm cần lưu ý:

Lời gọi strncpy nhận ba đối số: địa chỉ cơ sở của field name trong s, địa chỉ của mảng nm, và một length specifier (chỉ định độ dài).
Hãy nhớ rằng vì name là field đầu tiên trong struct studentT, nên địa chỉ của s cũng chính là địa chỉ của s→name.

0x7fc <+8>:  str  x0, [x29, #40]         // lưu s tại x29 + 40
0x800 <+12>: str  x1, [x29, #32]         // lưu nm tại x29 + 32
0x804 <+16>: str  w2, [x29, #28]         // lưu ag tại x29 + 28
0x808 <+20>: str  w3, [x29, #24]         // lưu gr tại x29 + 24
0x80c <+24>: str  s0, [x29, #20]         // lưu g tại x29 + 20
0x810 <+28>: ldr  x0, [x29, #40]         // x0 = s
0x814 <+32>: mov  x2, #0x40              // x2 = 0x40 (64)
0x814 <+36>: ldr  x1, [x29, #32]         // x1 = nm
0x818 <+40>: bl   0x6e0 <strncpy@plt>    // gọi strncpy(s, nm, 64) (s->name)

Đoạn code trên có sử dụng một thanh ghi chưa được đề cập trước đó (s0). Thanh ghi s0 là ví dụ về thanh ghi dành riêng cho giá trị floating point.
Phần tiếp theo (các lệnh <initStudent+44> đến <initStudent+52>) ghi giá trị của tham số gr vào vị trí cách đầu s 68 byte.
Xem lại sơ đồ bố trí bộ nhớ của struct trong Hình 1 cho thấy địa chỉ này tương ứng với s→grad_yr.

0x81c <+44>: ldr  x0, [x29, #40]         // x0 = s
0x820 <+48>: ldr  w1, [x29, #24]         // w1 = gr
0x824 <+52>: str  w1, [x0, #68]          // lưu gr tại (s + 68) (s->grad_yr)

Phần tiếp theo (các lệnh <initStudent+56> đến <initStudent+64>) sao chép tham số ag vào field s→age, nằm tại offset 64 byte tính từ địa chỉ của s.

0x828 <+56>: ldr  x0, [x29, #40]         // x0 = s
0x82c <+60>: ldr  w1, [x29, #28]         // w1 = ag
0x830 <+64>: str  w1, [x0, #64]          // lưu ag tại (s + 64) (s->age)

Cuối cùng, giá trị tham số g được sao chép vào field s→gpa (byte offset 72).
Lưu ý việc sử dụng thanh ghi s0 vì dữ liệu tại vị trí x29 + 20 là số thực dấu phẩy động đơn chính xác (single-precision floating point):

0x834 <+68>: ldr  x0, [x29, #40]         // x0 = s
0x838 <+72>: ldr  s0, [x29, #20]         // s0 = g
0x83c <+80>: str  s0, [x0, #72]          // lưu g tại (s + 72) (s->gpa)

9.9.1. Data Alignment và structs

Xem xét khai báo studentT đã được chỉnh sửa như sau:

struct studentTM {
    char name[63]; // thay đổi thành 63 thay vì 64
    int  age;
    int  grad_yr;
    float gpa;
};

struct studentTM student2;

Kích thước của field name được thay đổi thành 63 byte thay vì 64 byte như ban đầu.
Hãy xem điều này ảnh hưởng thế nào đến cách struct được bố trí trong bộ nhớ.
Có thể bạn sẽ hình dung nó như trong Hình 2:

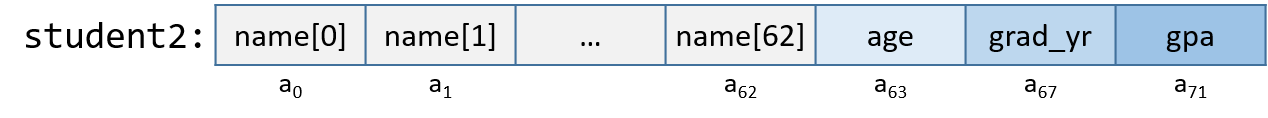

struct2wrong

Hình 2. Bố trí bộ nhớ sai cho struct studentTM đã cập nhật. Lưu ý rằng field "name" giảm từ 64 xuống 63 byte.

Trong hình minh họa này, field age xuất hiện ngay sau field name. Nhưng điều này là sai.
Hình 3 cho thấy bố trí thực tế trong bộ nhớ:

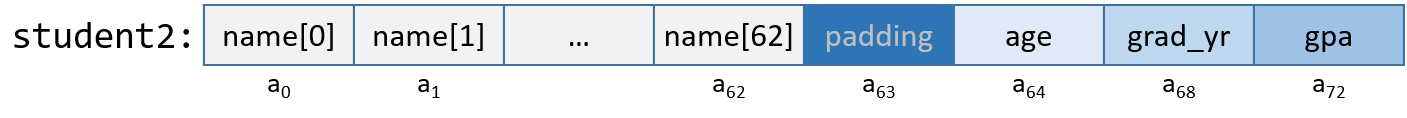

struct2right

Hình 3. Bố trí bộ nhớ đúng cho struct studentTM đã cập nhật.
Byte a~63~ được compiler thêm vào để đáp ứng yêu cầu memory alignment, nhưng nó không thuộc về bất kỳ field nào.

Chính sách alignment của A64 yêu cầu:

Các kiểu dữ liệu 4 byte (ví dụ: int) phải nằm ở địa chỉ là bội số của 4.
Các kiểu dữ liệu 64-bit (long, double, và con trỏ) phải nằm ở địa chỉ là bội số của 8.

Đối với một struct, compiler sẽ thêm các byte trống gọi là padding giữa các field để đảm bảo mỗi field thỏa coden yêu cầu alignment.
Ví dụ, trong struct ở đoạn code trên, compiler thêm 1 byte padding tại byte a~63~ để đảm bảo field age bắt đầu ở địa chỉ là bội số của 4.
Các giá trị được align đúng trong bộ nhớ có thể được đọc hoặc ghi chỉ với một thao tác, giúp tăng hiệu suất.

Xem điều gì xảy ra khi struct được định nghĩa như sau:

struct studentTM {
    int  age;
    int  grad_yr;
    float gpa;
    char name[63];
};

struct studentTM student3;

Việc chuyển mảng name xuống cuối struct sẽ dời byte padding xuống cuối struct, đảm bảo age, grad_yr và gpa đều được align theo 4 byte.
